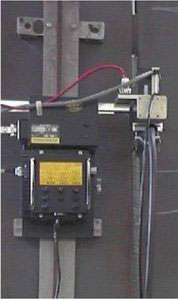

Сварочная модульная каретка с системой колебаний и встроенной лазерной системой отслеживания траектории

LASER-BUG представляет собой портативный робот с 3-мя степенями свободы для автоматизации полуавтоматической сварки стыковых и угловых соединений с колебаниями или без колебаний.

Лазерный сканер отслеживает направление стыка впереди горелки, распознает геометрию шва и направляет сварочную горелку в соответствии с формой шва и выбранной программой. Система предназначена как для сварки корневых проходов, так и для многопроходной и многослойной сварки.

LASER-BUG свободно перемещает горелку по 3-м пространственным осям (x, y, z). Сканер, установленный впереди горелки, измеряет шов и отслеживает перемещение горелки в реальном времени.

Система может распознавать левый или правый край шва, а также оба края шва, позволяя вести многопроходную и многослойную сварку. Система исключает необходимость постоянного контроля оператора за процессом сварки и значительно увеличивает производительность.

Преимущества оборудования Bug-O:

  • Робот может устанавливаться на любые стандартные рельсы BUG-O, которые закрепляются на детали или вне ее с помощью магнитов или вакуумных присосок.
  • Лазерный сканер перемещается вместе с горелкой.
  • Автоматическое слежение за разделкой с учетом скорости перемещения и скорости колебаний.
  • Компактный блок управления.
  • Класс безопасности лазера IIIа.
  • Сохранение формы шва в памяти.
  • Предварительное программирование корневого прохода, а также 4-х дополнительных проходов, включая облицовочный.
  • Простой вызов параметров каждого прохода и ручная корректировка параметров оператором в процессе сварки.

Технические характеристики:

Напряжение питания: 42В, 120В, 220В переменного тока.
Вес: 19кг
