Роликовые вращатели

Применение роликовых вращателей производства Koike Aronson / Ransome дает отличные результаты при сварке цистерн, барабанов, котлов и других изделий цилиндрической формы различного размера.

Использование таких вращателей увеличивает производительность, снижает затраты на производство и устраняет необходимость использования ручных операций.

Роликовые манипуляторы позволяют оператору управлять вращением и осуществлять плавную регулировку скорости, благодаря чему достигается рентгеновское качество сварки.

Стандартные роликовые манипуляторы рассчитаны на нагрузку от 1 до 600 тонн. По специальному заказу могут быть изготовлены модели грузоподъемностью до 1200 т.
Возможно оснащение роликов антидрейфовой системой, предотвращающей смещение тяжелых деталей.

Преимущества:

  • Обрезиненные ролики смягчают ударные нагрузки при автоматической сварке.
  • Покрышки роликов изготовлены из сверхпрочной резины, выдерживающей большие нагрузки, устойчивой к трению и воздействию высоких температур.
  • Для сварки особо крупных изделий разработаны специальные стальные ролики.
  • Положение роликов может меняться в зависимости от диаметра изделия.
  • Бронзовая приводная шестеренка со стальной втулкой в центре амортизирует ударные нагрузки.
  • Оси роликов установлены в самоцентрирующиеся подшипники, благодаря чему обеспечивается бесперебойное вращение роликов.
  • Подшипники скольжения увеличивают срок службы роликов.
  • Дистанционное регулирование направления вращения, разгона и скорости по всему диапазону.

Технические характеристики сварочного оборудования:

Стандартные роликовые вращатели (5-60т)
  Модель A Модель АА Модель
ААA 		Модель B Модель
B-OD
Приводные APRS APRR AAPRS AAPRR AAAPRR BPRS BPRR BPRROD
Холостые AIRS AIRR AAIRS AAIRR AAAIRR BIRS BIRR BIRROD
Покрытие роликов металл резина металл резина резина металл резина резина
Мощность вращения, т 7,5 7,5 15 15 30 45 45 60
Нагрузка (1 приводной +
1 холостой вращатели), т 		5 5 10 10 20 30 30 60
Нагрузка (1 приводной +
2 или более холостых), т 		7,5 7,5 15 15 30 45 45 60
D изделия, К макс , м 3,66 3,66 3,66 6,1 6,1
D изделия, L мин , м 0,127 0,127 0,127 0,178 0,178

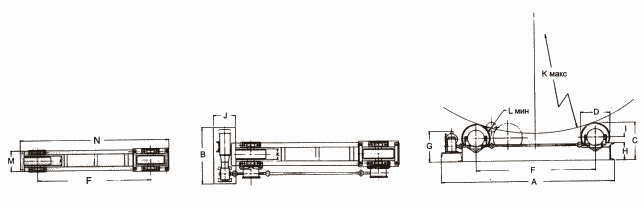

Размеры, м:
A 2,2 2,2 2,42 3,17 3,17
B 0,60 0,60 0,865 0,965 0,965
C 0,475 0,475 0,50     0,685
D 0,406 0,406 0,406 0,406 0,406 0,52 0,52 0,52
E 0,064 0,064 0,127 0,127 0,254 0,127 0,178 0,178
F 0,45; 0,75;
1,05; 1,36 		0,45; 0,75;
1,05; 1,36 		0,45; 0,75;
1,05; 1,36 		0,585; 1,12;
1,65; 2,18 		0,585; 1,12;
1,65; 2,18
G 0,43 0,43 0,43 0,58 0,58
H 0,205 0,205 0,205 0,305 0,305
I 0,067 0,067 0,095 0,12 0,12
J 0,515 0,515 0,775 0,635 0,635
M 0,254 0,254 0,475 0,345 0,345
N 1,875 1,875 1,90 2,85 2,85
Радиальная скорость, м/мин 0,036-1,47 0,036-1,47 0,038-1,52 0,028-1,1 0,035-1,1
Мощность привода, кВт 0,375 0,56 1,12 1,5 2,24
Вес, кг
приводные 365 480 570 955 1260
холостые 185 230 315 490 800

Стандартные роликовые вращатели (60-240т)
  Модель С Модель D Модель E
Приводные CPRS CPRR DPRS DPRR EPRS EPRR
Холостые CIRS CIRR DIRS DIRR EIRS EIRR
Тип роликов металл резина металл резина металл резина
Мощность вращения, т 90 90 135 135 240 240
Нагрузка (1приводной +
1 холостой вращатели), т 		60 60 90 90 120 120
Нагрузка (1приводной +
2 или более холостых), т 		90 90 135 135 240 240
D изделия, К макс , м 6,1 6,1 6,1
D изделия, L мин , м 0,178 0,178 0,178
Размеры, м:
A 3,17 3,25 4
B 0,965 1,10 1,35
C 0,685 0,685 0,685
D 0,52 0,52 0,52 0,52 0,52 0,52
E 0,127 0,356 0,127 0,534 0,127 0,711
F 0,585; 1,12;
1,65; 2,18 		0,585; 1,12;
1,65; 2,18 		0,585; 1,12;
1,65; 2,18
G 0,58 0,58 0,685
H 0,305 0,305 0,305
I 0,12 0,12 0,12
J 0,635 0,655 0,745
M 0,305 0,535 0,305 0,715 0,387 0,972
N 2,85 2,85 3,15
Радиальная скорость, м/мин 0,028-1,1 0,025-1,02 0,022-0,915
Мощность привода, кВт 2,24 2,24 3,73
Вес, кг
приводные 1545 2000 2450
холостые 1000 1045 1545
